Protočni separator rezervoara

Vrhunski magnetni učinak, zajedno sa savršenom izradom i sistemom čišćenja, zadovoljava potrebe najzahtevnijih kupaca iz različitih industrijskih grana, gde se postavljaju visoki zahtevi na čistoću finalnog proizvoda.

Koje su prednosti cisternskog separatora MF CIS?

• veoma jednostavno rukovanje i čišćenje, fleksibilnost
• mogućnost fiksne instalacije na mestu prijema materijala
• visoka sila odvajanja i magnetna indukcija
• pripremljen za standardne cevovodne sisteme – 80 mm (G 3“) i 100 mm (G 4“)
• ispunjava standarde za upotrebu u prehrambenoj industriji, npr. EN 1935/2004
• izrađen od nerđajućeg čelika 1.4301
• dodatna oprema: konusno ili ravno demontažno sito + zaštitna kutija
• otpornost, dugotrajnost i spremnost za montažu
• sertifikat magnetnih svojstava – mereno kalibrisanim uređajima i od strane obučenog osoblja; redovne kontrole i servisna merenja od strane MAGSY servisa direktno kod vas
• uključen u sistem brze isporuke

Protočni separator rezervoara

Protočni separator rezervoara

Protočni separator rezervoara

Protočni separator rezervoara

Veličinski modeli cisternskih magnetnih separatora

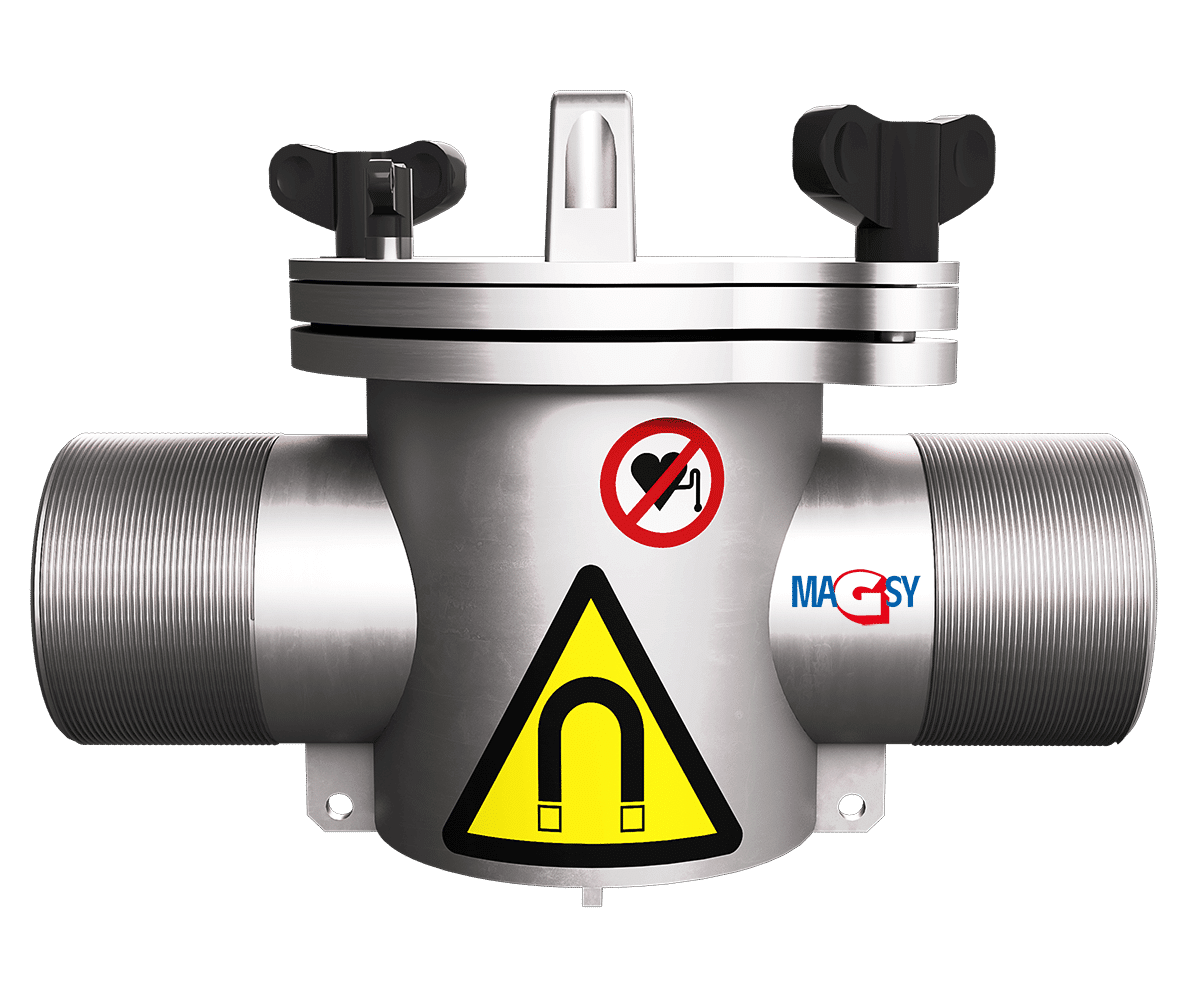

MF CIS se standardno proizvodi sa navojnim priključcima G3“ i G4“ – 80 i 100 mm.

Funkcija separatora MF CIS

Rasuti materijal prolazi kroz savršen lavirint od 4 magnetne cevi prečnika 30 mm, opremljene NdFeB magnetima. Telo magnetnog separatora je kapacitetno konstruisano tako da pri istovaru ne dolazi do gubitka pritiska niti do značajnog produženja vremena pražnjenja. Namenjen je za rad pri maksimalnom pritisku od 2 bara za dobro sipke, neabrazivne materijale.

Konstrukcija separatora MF CIS

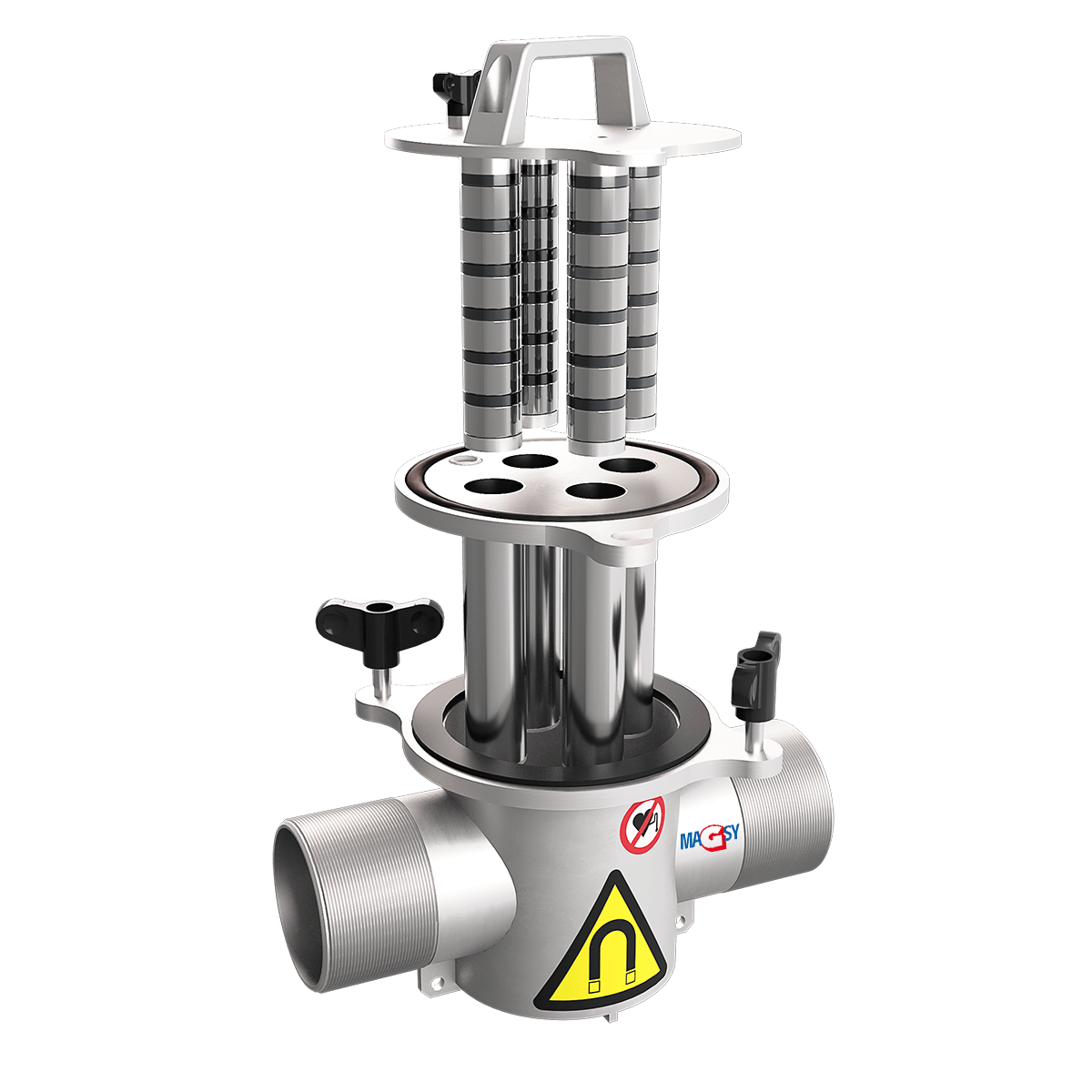

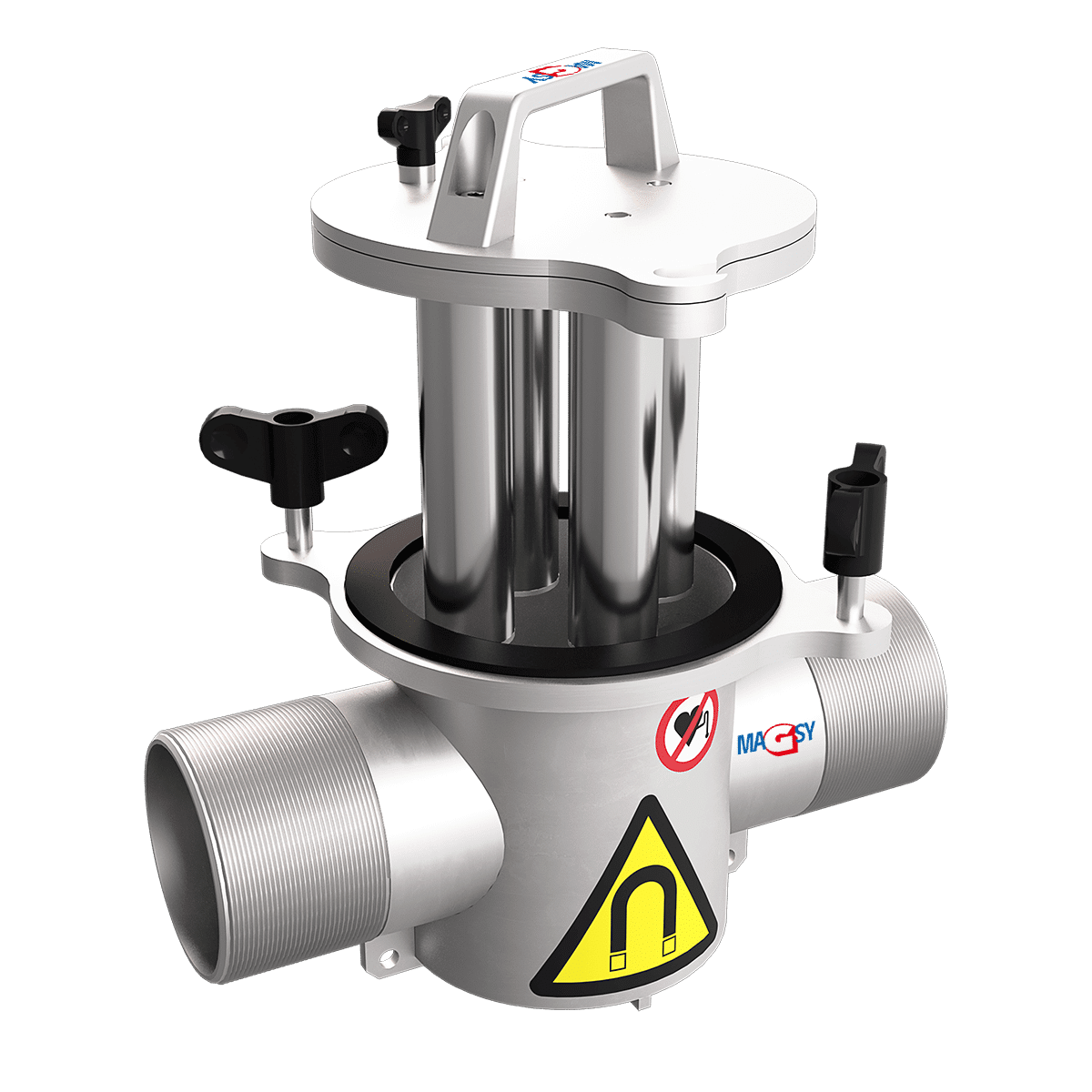

Separator se sastoji od dva potpuno uklonjiva dela – tela separatora i magnetne komponente. Komponentu sa magnetnim cevima vadite iz tela separatora pomoću bajonetnog zatvarača, a zatim pomoću ručke izvlačite neodimijumska magnetna jezgra u gornji položaj. Time dolazi do demagnetizacije nerđajućih zaštitnih cevi i metali otpadaju.

Informacije o kvalitetu izrade

Vodimo računa o visokom kvalitetu magnetnih separatora.

Postupak čišćenja cisternskog magnetnog separatora

Za zaštitu magnetnih jezgara od oštećenja tokom čišćenja služi sigurnosna kutija koja štiti separator i tokom transporta u prostoru cisterne. Kao dodatnu opremu nudimo konusno ili ravno sito sa međuelementom, koje se po potrebi može instalirati na MF CIS.

Separator je izrađen od nerđajućeg čelika 1.4301, a površinska obrada je peskarenjem. Zaštitne cevi magnetnih jezgara izrađene su od poliranog nerđajućeg čelika 1.4301. Na zahtev izrađujemo i cisternski separator u potpuno poliranoj izvedbi.

Ukupna težina od 12 kg omogućava jednostavno rukovanje od strane jedne osobe.

Osnovna tehnička specifikacija

Magnetna oprema

• veoma snažni NdFeB magneti u zaštitnim poliranim nerđajućim cevima

Termička otpornost magnetnog materijala

• standardno do 80 °C

Magnetni učinak

• standardno stepen III – visoka sila odvajanja i magnetna indukcija

Materijal separatora

• standardno: nerđajući čelik 1.4301 / AISI 304
• opciono: nerđajući čelik 1.4404 / AISI 316 L (za kiseli pH)

Otpornost na pritisak

• standardno: 2 bar
• po zahtevu moguće je pripremiti izvedbu za veći pritisak

Površinska obrada

• spoljašnje površine i telo separatora: mašinsko peskarenje keramičkom smešom
• spoljašnja površina zaštitnih cevi: poliranje

Priključni elementi

• standardno navojna cev 80 ili 100 mm
• po zahtevu moguće je dodatno opremiti brzim vatrogasnim spojnicama

Materijal zaptivki

• standardno: zaptivke koje ispunjavaju zahteve za prehrambenu industriju
• opciono: plave detektabilne zaptivke za prehrambenu industriju ili prema zahtevu

Opciona funkcionalna oprema

• izdržljiva sigurnosna kutija MF CIS – štiti magnetna jezgra tokom čišćenja i separator tokom transporta (opremljena četkom i krpom – pogodna za prehrambenu industriju, kao i sa 2 rezervne leptir-matice)
• konusno sito (5 mm) ili ravno sito (15×15 mm) sa međuelementom

Izdržljiva bezbednosna kutija
