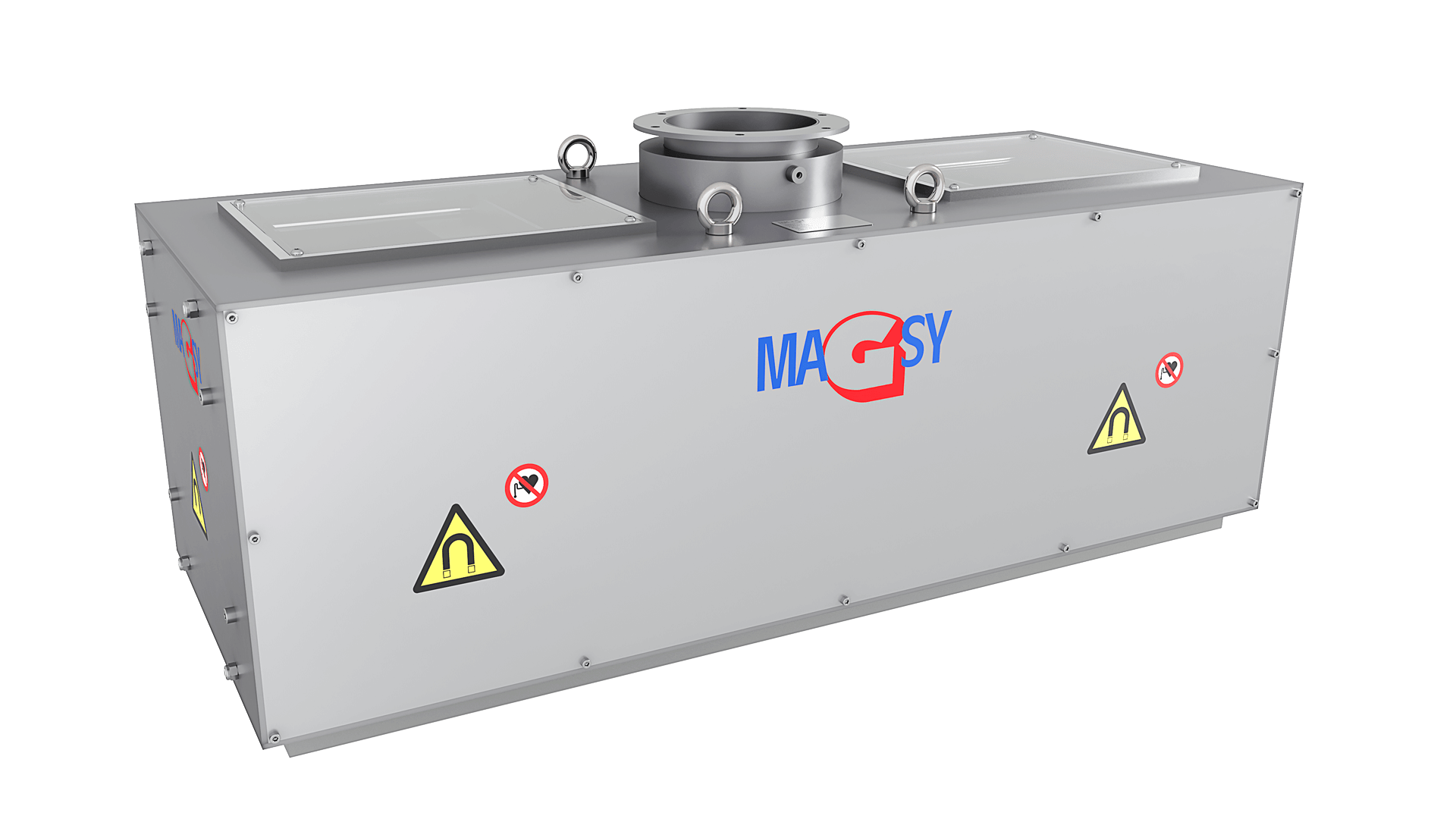

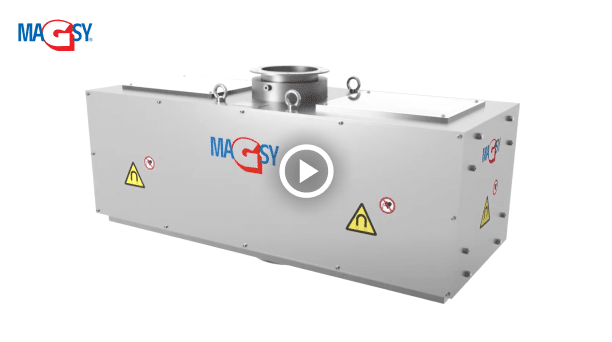

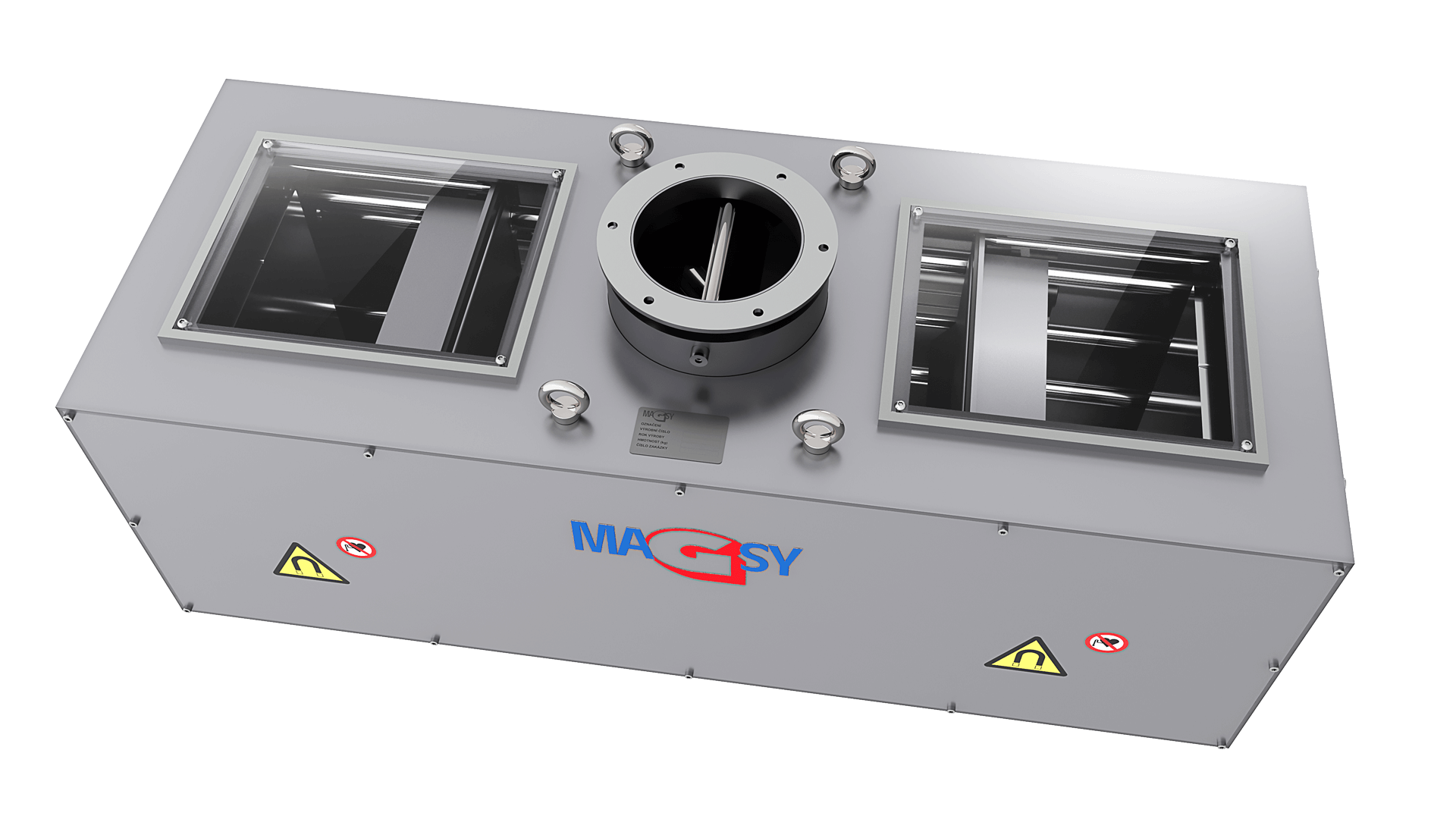

Pločasti magnetni separatori MSP FAC sa automatskim sistemom čišćenja
Pločasti magnetni separatori služe kako za zaštitu tehnoloških uređaja (izvedba sa feritnim jezgrom), tako i za kontrolu i obezbeđivanje kvaliteta finalnog proizvoda (izvedba sa neodimijumskim jezgrom).
Visoke magnetne performanse, zajedno sa savršenom izradom i sistemom čišćenja, zadovoljavaju potrebe najzahtevnijih kupaca iz različitih industrijskih grana, u kojima se postavljaju visoki zahtevi za zaštitu tehnoloških uređaja i čistoću finalnog proizvoda.
✓ Automatski sistem čišćenja
✓ Feritno ili neodimijumsko jezgro
✓ Zaštita tehnologije
✓ Kontrola finalnog proizvoda

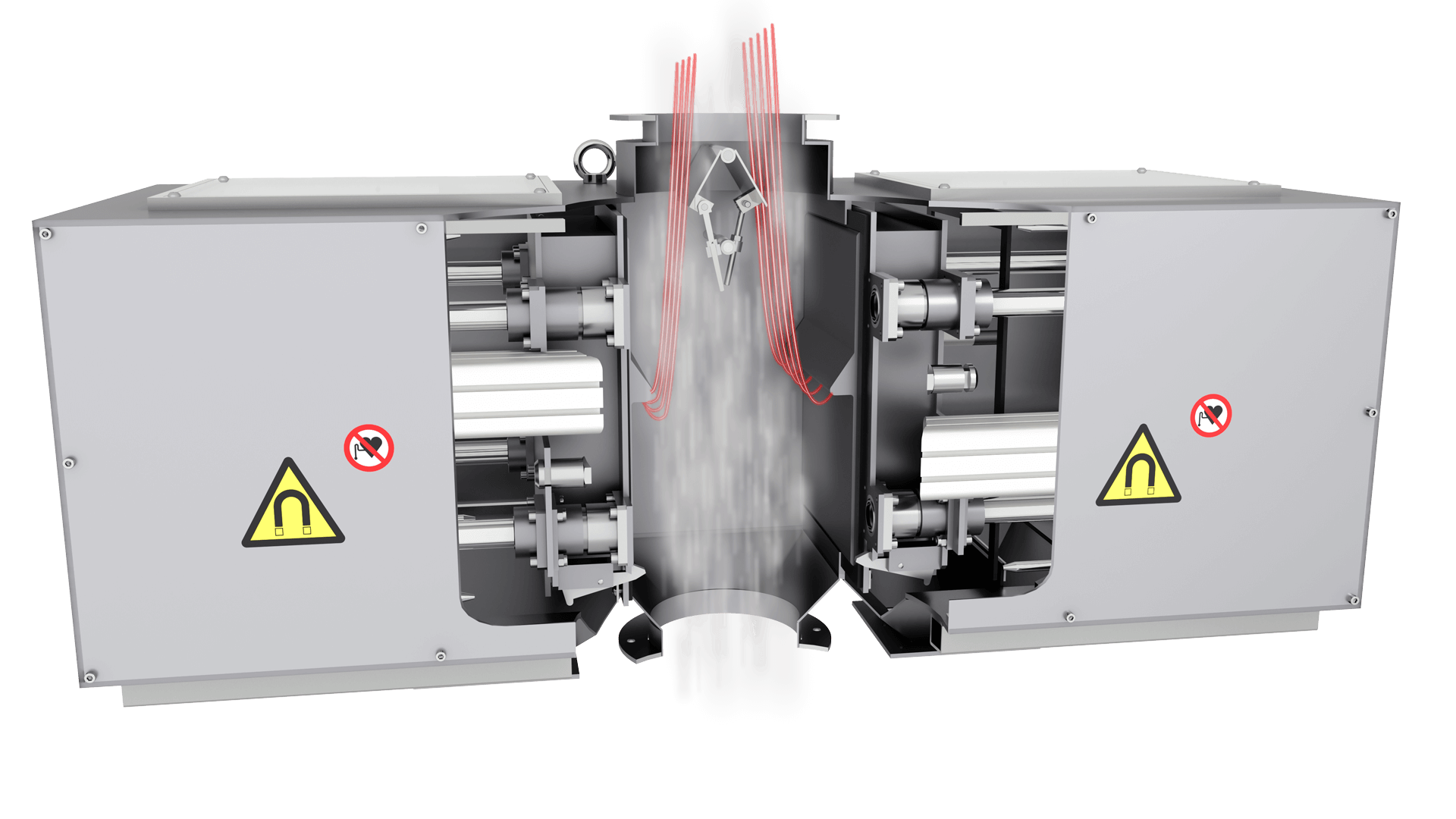

Princip rada separatora MSP FAC
Magnetnim separatorom se upravlja pomoću pneumatskih elemenata FESTO. Upravljački sistem SIEMENS, koji je deo isporuke, primenljiv je u većini industrijskih pogona. Separisani materijal prolazi kroz središnji deo, gde podesivi razdelni krov ravnomerno usmerava tok materijala na magnetne ploče. Tokom procesa automatskog čišćenja ploče se pomeraju u bočne delove separatora, gde se razmagnetišu, a uhvaćene nečistoće automatski otpadaju u bočne ispuste. Zahvaljujući jedinstvenoj konstrukciji magnetnih jezgara, serija MSP postiže odlična magnetna svojstva kroz ceo presek toka materijala.
Prednosti magnetnog separatora MSP FAC sa automatskim sistemom čišćenja
✓ Automatizacija procesa čišćenja povećava produktivnost rada, ne zahteva rukovaoca i tako doprinosi eliminisanju mogućeg zanemarivanja intervala čišćenja usled ljudskog faktora. Značajna prednost je i visok nivo bezbednosti na radu
✓ Primena u pogonima sa velikom količinom feromagnetnih nečistoća
✓ Podesivi interval čišćenja prema količini uhvaćenih nečistoća
✓ Mogućnost povezivanja sa centralnim upravljačkim sistemom (standardno beznaponski kontakti, opciono PROFINET ili PROFIBUS)
✓ Duboko magnetno polje, visoka sila odvajanja i magnetna indukcija
✓ Primena takođe za materijale sa lošim svojstvima sipkosti kao i za abrazivne rasute materijale – oblaganje poliuretanom otpornim na abraziju – usklađeno sa zahtevima prehrambene industrije
✓ Za pozicije na kojima se zahteva najviši kvalitet separacije ili postoji veća količina veoma finih feromagnetnih nečistoća, razvijen je pločasti separator sa 7 magnetnih kola
✓ Ispunjava standarde za primenu u prehrambenoj industriji, npr. EN 1935/2004
✓ Izrađen je od nerđajućeg čelika 1.4301, a upravljački elementi su od renomiranih proizvođača FESTO, Siemens i Rittal
✓ Pripremljen za cevovodne sisteme DN 150/200/250/300. Pomoću prelaznih elemenata priključak se može prilagoditi
✓ Otpornost, dugotrajnost, spremnost za montažu. Puštanje u rad i obuka osoblja opciono su deo isporuke
✓ Servisna podrška direktno na licu mesta ili daljinskim upravljanjem preko GSM modula
✓ Sertifikat magnetnih svojstava – mereno kalibrisanim instrumentima i od strane obučenog osoblja
✓ Redovna godišnja kontrola i kontrolna merenja servisnog odeljenja MAGSY direktno kod vas
Oblasti primene pločastih magnetnih separatora u pogonu
Separacija radi čistoće proizvoda
U slučaju primene na poziciji koja obezbeđuje bezbednost i finalni kvalitet proizvoda, potpuno automatizovani separator MSP FAC opremljen je neodimijumskim magnetnim jezgrom, koje postiže vrhunske vrednosti magnetne indukcije i sile odvajanja. Za pozicije na kojima se zahteva najviši kvalitet separacije ili se očekuje veća količina veoma finih feromagnetnih nečistoća, razvijen je pločasti separator sa 7 magnetnih kola.
Dimenzioni modeli
Proizvodna serija MSP FAC standardno se nudi u dimenzijama za cevovodne sisteme prečnika 150/200/250/300. Za druge dimenzije, odnosno manje prečnike, moguća je ugradnja pomoću prelaznih elemenata.
✓ DN 150
✓ DN 200
✓ DN 250
✓ DN 300
Zahtevi za priključenje
✓ Električno napajanje: 230/16 A
✓ Pneumatika: komprimovani vazduh – 6 bar neprekidno
Osnovna tehnička specifikacija
Magnetna oprema
Feritni magneti sa konstrukcijom dubokog magnetnog polja ili veoma jaki NdFeB magneti zaštićeni pločom od nerđajućeg čelika 1.4301/1.4404
Toplotna otpornost magnetnog materijala
Anizotropni ferit 200 °C/NdFeB standardno do 80 °C – opciono 120 °C, 150 °C
Magnetne performanse
Ferit pribl. 2.100 G / 25 N na jezgru /// 1.800 G / 20 N na kontaktnoj površini
NdFeB pribl. 6.000 G / 80 N na jezgru/// 4.500 G / 60 N na kontaktnoj površini
Materijal separatora
Standardno: nerđajući čelik 1.4301 / AISI 304
Opciono: nerđajući čelik 1.4404 / AISI 316 L (za kiseli pH)
Otpornost na pritisak
Nije namenjen za cevovode pod pritiskom
PLC – upravljanje
Siemens
Pneumatski upravljački elementi
FESTO
Razvodni ormari za pneumatiku i elektriku
Rittal
Površinske obrade
Spoljašnje površine i telo separatora: mašinsko peskarenje keramičkom mešavinom
Priključni elementi
Standardno 150×150/200×200/250×250/300×300
Prema zahtevima, moguć je priključak za konkretnu poziciju pomoću prelaznih međukomada
Za veoma prašnjav proizvod preporučuje se povezivanje na sistem za otprašivanje – otvori za ugradnju pripremljeni su na separatoru – DN 50 – glatka cev
Materijal zaptivki
Standardno: zaptivke koje ispunjavaju zahteve prehrambene industrije
Opciono: prema zahtevima
Opciona funkcionalna dodatna oprema
Oblaganje poliuretanom otpornim na abraziju
Električni i pneumatski upravljački elementi za okruženje ATEX 22
Međukomadi za ugradnju na drugi prečnik cevovoda
Puštanje u rad i obuka osoblja
Mašinska obrada i zavareni spojevi delova
Mašinska obrada
Celokupna mašinska obrada obavlja se na mašinama sopstvene proizvodne baze i korišćenjem sopstvene mašinske tehnologije MAGSY CZ.
Zavareni spojevi delova
Izvedeni su u skladu sa zahtevima važećih tehnoloških standarda za zavarivanje nerđajućih materijala. Zahtevnom završnom kontrolom zavarenih spojeva garantuje se visok kvalitet izrade.
Za šta je pogodan pločasti magnetni separator MSP FAC?
Pločasti magnetni separator MSP FAC pogodan je za pogone u kojima je potrebno automatski separisati feromagnetne nečistoće iz rasutih materijala, zaštititi tehnološke uređaje ili obezbediti čistoću finalnog proizvoda.
Zaštita proizvodnih tehnologija
Hvatanje krupnijih feromagnetnih nečistoća i zaštita povezanih proizvodnih uređaja.
Čistoća finalnog proizvoda
Kontrola proizvoda na pozicijama na kojima se zahteva visok kvalitet separacije i hvatanje finih feromagnetnih nečistoća.
Kako odabrati pločasti magnetni separator MSP FAC?
Pri izboru je važno odrediti da li separator treba prvenstveno da služi za zaštitu proizvodne tehnologije ili za kontrolu finalnog proizvoda. Takođe je potrebno uzeti u obzir tip magnetnog jezgra, cevovodni sistem, svojstva materijala, količinu feromagnetnih nečistoća, zahtev za povezivanje sa centralnim upravljačkim sistemom i radne uslove.
✓ zaštita tehnologije ili čistoća proizvoda
✓ feritno ili neodimijumsko jezgro
✓ cevovodni sistem DN 150/200/250/300
✓ tip i sipkost materijala
✓ interval automatskog čišćenja
✓ povezivanje sa centralnim upravljačkim sistemom
Pitajte nas – posavetovaćemo vas!
Proizvodnja po meri je naša prednost.
Pomoći ćemo vam da odaberete odgovarajuću izvedbu pločastog magnetnog separatora prema materijalu, cevovodnom sistemu, zahtevanom kvalitetu separacije i uslovima konkretnog pogona.
