Magnetni separator za tekstilne filtere namenjen je za izdvajanje metalnih magnetnih nečistoća iz tečnosti, odnosno sličnih materija bliskih tečnom agregatnom stanju, koje se transportuju kroz filterske sklopove.
Magsy za magnetne šipke za tekstilne filtere nudi nekoliko nivoa magnetne indukcije – magnetne sile. Za materijal koji protiče preko magnetnih šipki potrebno je izabrati odgovarajuću magnetnu silu, koju će vam naši stručnjaci preporučiti nakon konsultacija o vašem proizvodnom okruženju i tehnološkim mogućnostima.
Za neke separacione primene potrebno je izabrati dublje magnetno kolo kako bi se metalne nečistoće delimično privlačile i sa veće udaljenosti, a zatim čvrsto zadržale. To se uglavnom odnosi na magnetnu separaciju i izdvajanje većih feromagnetnih nečistoća.
Za druge primene, naprotiv, potrebno je smanjiti dubinu magnetnog kola na najmanju moguću meru kako bi sila držanja bila što veća i kako bi se i najfinije feromagnetne nečistoće u obliku lepljivog mulja pouzdano zadržale nakon što budu uhvaćene.
Sve to u kombinaciji sa veoma tankim zidom koji odvaja tečnost od magneta. Najčešće se radi o debljinama od 0,5 do 0,7 mm u zavisnosti od izabrane magnetne sile i zahteva za kvalitet magnetne separacije.

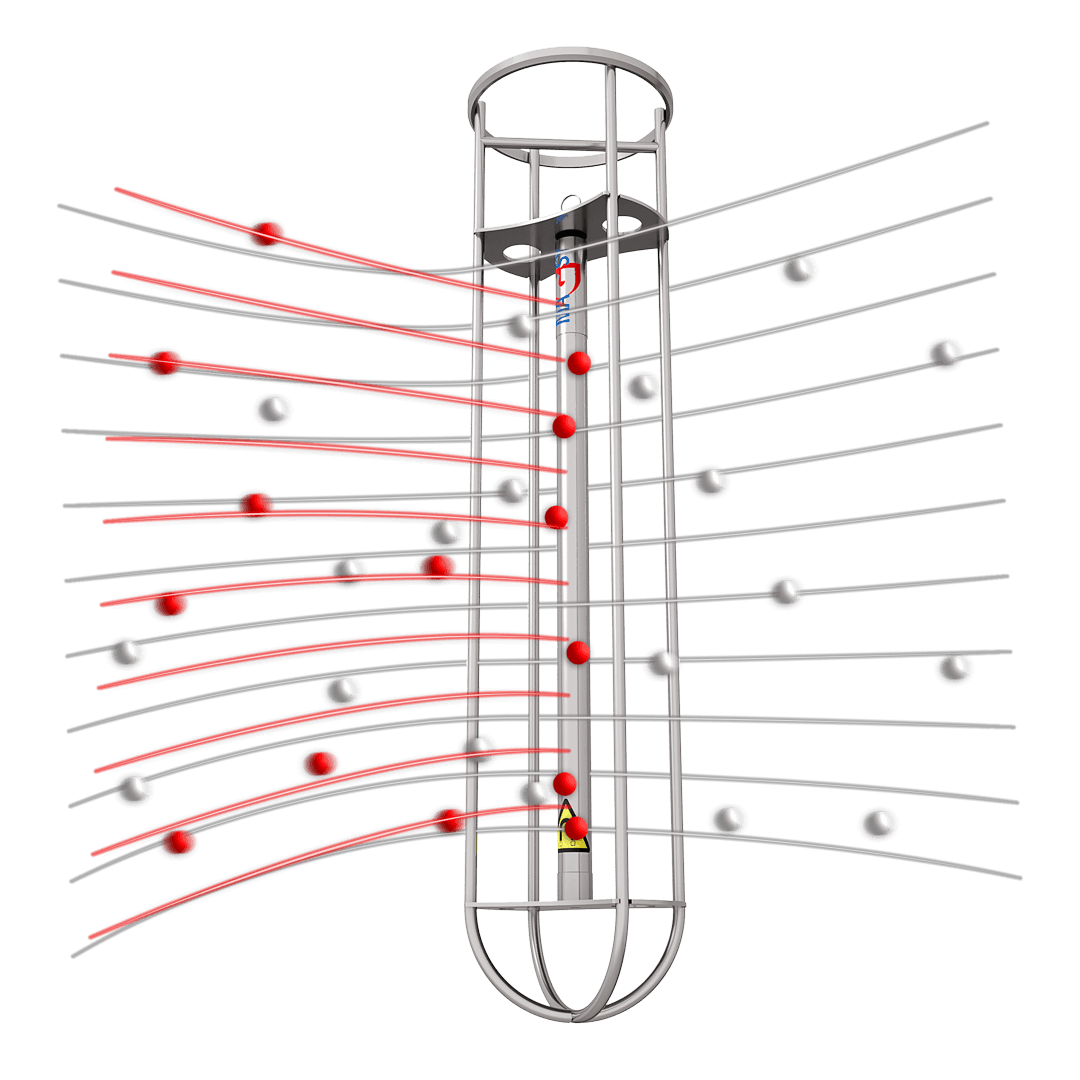

U svakom slučaju, uvek je potrebno obezbediti što prisniji kontakt metalne nečistoće sa magnetnom šipkom. U tekstilnim filterima to je najčešće teško obezbediti, pa se kontakt sa magnetnim šipkama nadoknađuje dužim vremenom zadržavanja tečnosti u svećastom filteru, što između ostalog dovodi do produženja tehnoloških vremena.
Zato naša kompanija nudi i pojačavanje magnetne separacije ugradnjom dve magnetne šipke u posebno prilagođen držač magnetnih šipki. Na taj način nije potrebno produžavati vreme u filterskoj jedinici, a verovatnoća zadržavanja feromagnetnih nečistoća povećava se upravo povećanjem broja magnetnih šipki u držaču.
Kao zanimljivost možete preuzeti grafikon, na kojem je prikazano kako magnetna indukcija i sila odvajanja opadaju u zavisnosti od udaljenosti od magnetne šipke. To potvrđuje činjenicu da veći broj ugrađenih šipki povećava verovatnoću zadržavanja feromagnetnih nečistoća.
Magnetne šipke se ugrađuju u posebno razvijene držače, projektovane direktno za većinu dimenzija platnenih filtera, koji mogu da prime jednu ili dve magnetne šipke. Držač udobno i ergonomski naleže u žleb svećastog filtera, a i nakon njegove ugradnje zagarantovana je maksimalna zaptivenost celog sistema.
Broj šipki koje je potrebno ugraditi zavisi od proizvodne tehnologije i zahteva kupca za krajnji kvalitet magnetne separacije.

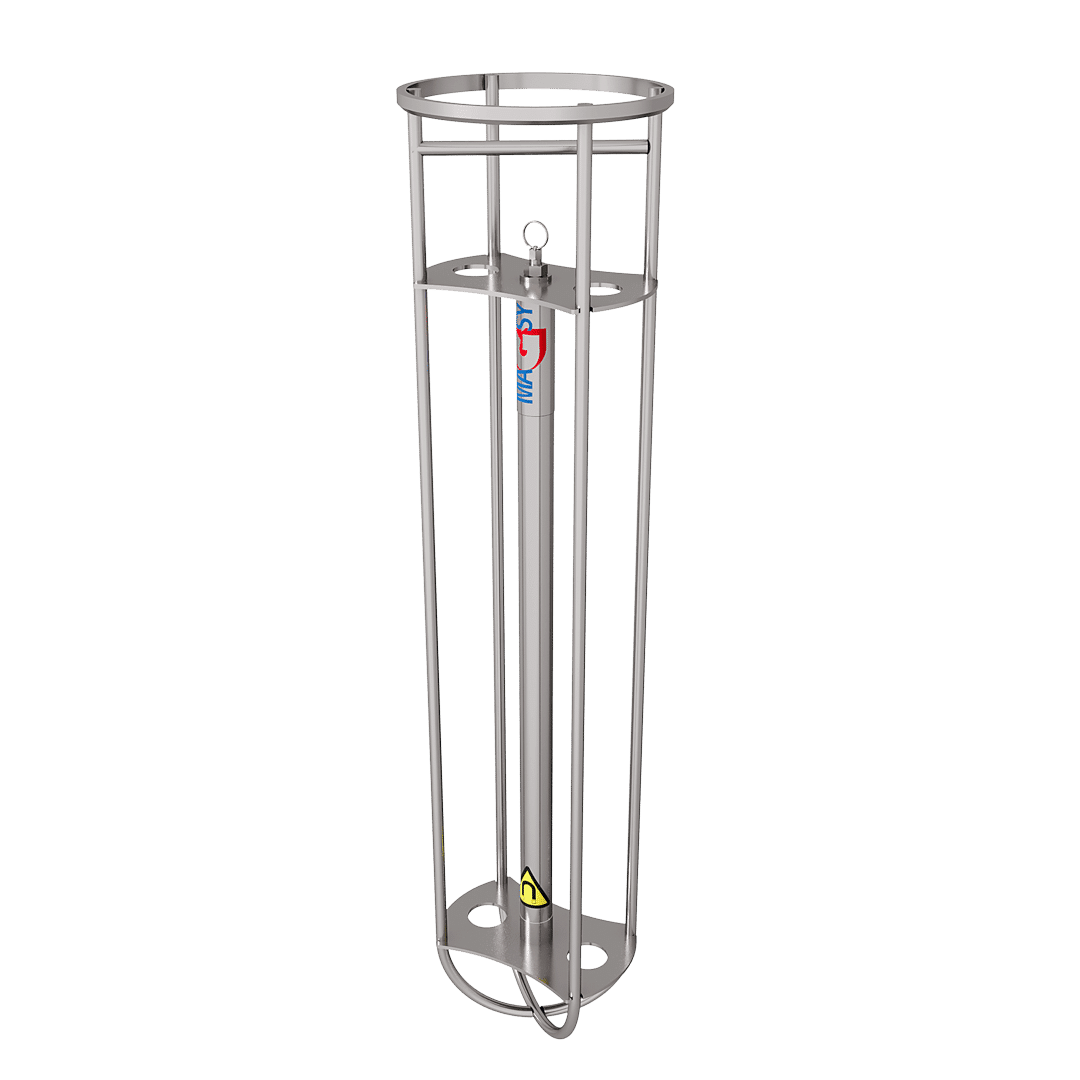

Magnet za tekstilne filtere sa jednom šipkom (MTF – 1) sastoji se od jedne magnetne šipke i nosača od nerđajućeg čelika za jednu šipku.
Magnet za tekstilne filtere sa dve šipke (MTF – 2) sastoji se od dve magnetne šipke i nosača od nerđajućeg čelika za dve šipke.
U gornjem delu je izvedeno udubljenje za pouzdano fiksiranje magnetne šipke prilikom njene ugradnje u pomoćni držač.
Posebno projektovano otvoreno magnetno kolo sa kraćim ili dužim lukom između polnih nastavaka obezbeđuje maksimalnu magnetnu silu – silu odvajanja za vaše potrebe.
Standardna izvedba je od nerđajućeg čelika 1.4301 / AISI 304. Na zahtev, za primenu u sredinama sa agresivnim pH, možemo isporučiti materijalnu izvedbu 1.4404 / AISI 316. Svi materijali su sertifikovani i po kvalitetu odgovaraju standardima EU.
Temperaturna otpornost magnetnih šipki standardno je do 80 °C. Na zahtev možemo pripremiti magnetnu šipku za primenu i na višim temperaturama, do 200 °C. Za više temperature treba računati na smanjenje standardnih magnetnih vrednosti za približno 10–20 %, u zavisnosti od izabrane temperaturne otpornosti.
Površinska obrada držača izvodi se peskarenjem keramičkim kuglicama, čime se dobija ujednačena mat površina. Celokupno rešenje je robusno, čvrsto i omogućava i zahtevnije rukovanje.

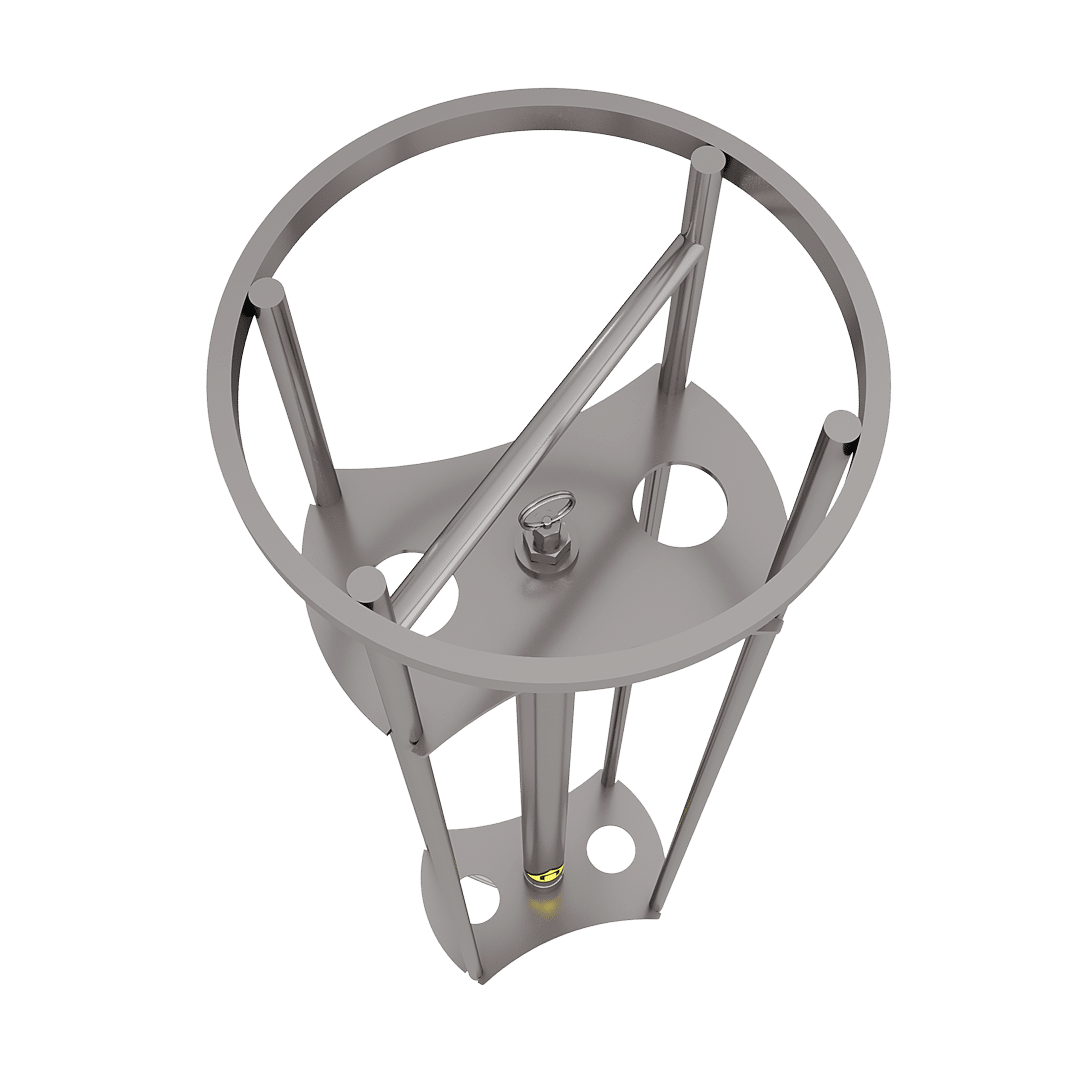

U gornjem delu držača magnetnih šipki nalazi se teleskopski zatik, koji obezbeđuje čvrsto fiksiranje magnetne šipke u držaču, kao i njeno veoma jednostavno vađenje prilikom čišćenja.
Veoma važan element držača magnetnih šipki je perforirana olakšana pregrada od nerđajućeg čelika, koja prvenstveno iz bezbednosnih razloga obezbeđuje potpuno razdvajanje magnetnih šipki prilikom čišćenja. To važi za varijantu sa dve ugrađene šipke.
Nakon vađenja magnetne šipke iz držača, jednostavno je obrišite u smeru njene ose. Ako izaberete držač sa dve magnetne šipke, vadite ih jednu po jednu.
Pošto se magnetno kolo na obe strane magnetne šipke završava na dovoljnoj udaljenosti pre njenog kraja, metalne nečistoće veoma lako otpadaju.
Veoma je važno da se ovaj postupak obavlja uz korišćenje lične zaštitne opreme kako ne bi došlo do povrede ruku oštrim metalnim nečistoćama koje mogu biti uhvaćene na šipkama.
Magnetni separator za tekstilne filtere pogodan je za pogone u kojima je potrebno zadržavati metalne magnetne nečistoće iz tečnosti ili sličnih materija koje prolaze kroz filterski sklop.
Pri izboru je važno uzeti u obzir vrstu materijala, potrebnu magnetnu silu, broj magnetnih šipki, dimenziju platnenog filtera, radnu temperaturu, materijalnu izvedbu i zahteve za bezbedno čišćenje.
Prilagodićemo dimenzije separatora vašoj tehnologiji, preporučićemo odgovarajući prečnik i dužinu separatora i pomoći pri izboru najpogodnijih magneta.
